BYZBX型近郊傳動系統虹吸泥機
一、概括
BYZBX型全(半)橋式附近傳動裝置虹吸泥機選取中入水和排泥,附近雨排,以確保流水均勻分布。利用液位差及氣體增強道理而設汁吸泥管及刮泥板。
二、辦公設計原理
業務橋由按照在相應的動力設備帶領,繞按照的池基地支墩上的基地支架自動旋轉,沉淀自己在池底的飛灰由集泥板集至各吸泥口,在液位差的功能下,飛灰經吸泥口、集泥槽、虹吸管、基地泥罐、排泥管排至池外。一個吸泥管上部設立排泥量上下調整閥,以上下調整各吸泥管的留量和含量。液面上的浮渣在浮渣壓輪和相應擋渣堰行成的漸縮區 域聚集,由浮渣刮耙到集渣斗,排放到池外。
三、的設備一般優點及參數表
1、生產設備主要基本特征
(1)省使用費用的、保護方法以便于。伴隨進行虹吸管將泥槽的飛灰經不翻轉視頻的中間泥罐排至中間排泥管,沒得動密封帶,拒絕了上清液短流,即制止了流失泵耗電的節約,又 保障了流失飛灰的氨水濃度,為生化學制作工藝正常值使用創立因素。
(2)可設備過扭護理中介機構,當扭力達到了設置好值時一鍵報警聲音斷電,的質量好的。
(3)承重梁應用方鋼做成,格局撓度大,采取電鍍鋅板后噴面漆制作工藝,防腐處理效果強。
(4)操作方法單純,可確保手機遠程調控。
2、系統基本技術性性能參數
具體型號
|
池內徑D(m)
|
附過線的速度(m/min)
|
驅動包耗油率(kw)
|
BYZB10-20
|
10-20
|
1.1-2.3
|
0.55*2
|
BYZB20-28
|
20-28
|
0.75*2
|
BYZB30-40
|
30-40
|
1.5*2
|
BYZB45-50
|
45-55
|
1.5*2
|
BYZB60-80
|
60-80
|
1.5*2
|
四、產品格局手段

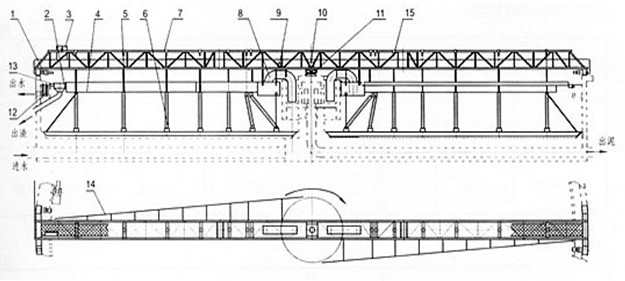

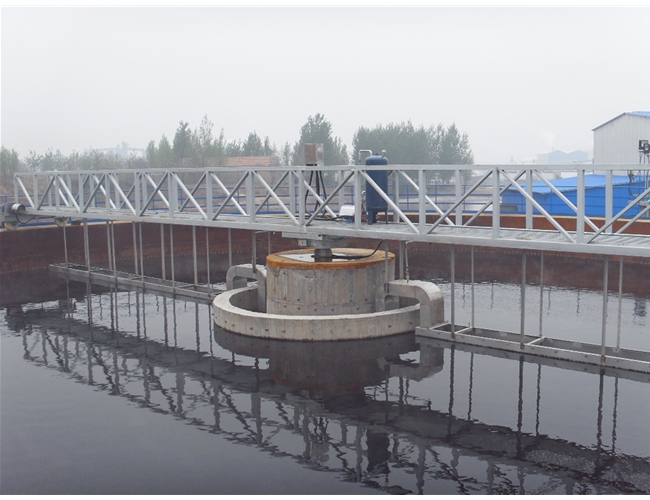

BYZBX型全(半)橋式外面齒輪變速箱虹吸泥機其首要由事業橋、齒輪變速箱中介機構、浮渣漏斗、集泥槽、吸泥管和集泥槽、虹吸管、抽真空室系統化、基地集電機控制系統制系統、基地網架支座、出水堰板及浮渣側板、電機控制系統箱等機械部件組合。(如下所示圖)

1、頂梁
主(zhu)梁采用(yong)(yong)好碳鋼方鋼和型管焊接而成。主(zhu)梁寬為(wei)1000mm,采用(yong)(yong)Q235普通碳鋼板材(cai)及型材(cai)焊接而成,主(zhu)梁整件高度為(wei)800mm。主(zhu)梁分(fen)二段或多段制(zhi) 作,池心側分(fen)別于(yu)中心旋轉(zhuan)支座鉸接連接,另兩側分(fen)別連接于(yu)端(duan)梁上,該處在結構設計上排除(chu)了三點支承情況下的靜不定因素,同(tong)時能適應一定范(fan)圍(wei)內由(you)于(yu)沉淀(dian)池不均勻沉降而造(zao)成的池頂高程(cheng)偏差(cha),確保了吸泥機的正(zheng)常(chang)運行。
承重梁要能忍受刮泥系統性擁有匯集負荷、刮泥發展阻力及每m2米使用范圍內200kg行人均收入布負荷,承重梁的撓度需小于1/700mm。承重梁橋地上設立袋形袋形走道板,袋形袋形走道板利用高強度度鋼格柵或斑紋板。
2、端梁及驅動下載裝備
端梁及驅使器試驗控制系統最包括的由端梁、驅使器降速機、行走的人輪、超負荷保障試驗控制系統等最包括的零件組成。
端梁運用Q235高級冷軋鋼建設,驅動器加速機運用軸裝斜蝸輪蝸桿加速器,選擇我司長期加工附過傳送刮泥機的豐富經驗,為增進走完輪的抗磨損性及加長其安全使用使用期,走完輪運用實芯塑料輪,享有高抗磨損、不浸蝕性能。端梁與走完輪支撐架運用304不銹鋼螺釘相連,走完輪組裝方面可車間調整,確認其在附過沿切線運動軌跡上運營。
驅動安裝低速機三件套于自主輪軸上,根據力距臂及進行縮減縮減壓簧電機負載守護裝備固定位置于端梁上。當刮吸泥機的工作中最大最大扭矩超過低速機電機額定功率輸入輸入最大最大扭矩時,低速機輸入輸入上方力距臂運行,并激發電機負載守護裝備內的縮減壓簧進行縮減,壓桿靠近平面磨式無打交道磁感覺控制開關的磁感覺多遠而畫面切割開關電源,同一時間釋放告警的信號,以達到守護機器設備中受已損壞效果。
3、平臺旋轉支承
咨詢中心局站電動機支架主耍由電動機轉盤、穩定座、轉動支承、咨詢中心局站集電環和炭刷等組成部分。電動機體的頂部都裝置耳座與梁柱利用銷軸鉸接,支撐架與池咨詢中心局站網上平臺用螺釘對接。
服務中心翻轉視頻網架支座一般抗住吸泥機的整個軸上負載及刮泥時所產生的大部分徑向負載。退回支承按照稀油油浴潤滑油的作用,滾動軸承的運用使用低于15年。
集電部件內設備兩組銅環和炭刷,除動能電原外,其他的書均作開、停、出現問題手機數據用,該手機數據采用控住箱由中心的集電環接至集控室表示或供其遠程操作控住。
回轉轉盤、比較固定座通過鑄鋼、碳素鋼鋼熔接而成,兼具足夠的的強度和剛度比。
4、吸泥平臺
吸泥(ni)系統主(zhu)要由集(ji)泥(ni)刮(gua)板(ban)、連接支架(jia)組成(cheng),采用優(you)良不銹鋼(gang)板(ban)及(ji)型(xing)材制作。刮(gua)板(ban)將(jiang)池(chi)底(di)污(wu)泥(ni)刮(gua)集(ji)到池(chi)底(di)污(wu)泥(ni)槽(cao),通過安裝于此的吸泥(ni)管利(li)用與排(pai)(pai)泥(ni)槽(cao)內的水位差將(jiang)其壓入主(zhu)梁(liang)下(xia)的污(wu)泥(ni)槽(cao)中(zhong),然后,再由虹吸泥(ni)倒(dao)U型(xing)管排(pai)(pai)至中(zhong)心的污(wu)泥(ni)罐中(zhong),后通過管道(dao)排(pai)(pai)出池(chi)外。這種結構(gou)是當(dang)前zui為不錯的輻流沉淀池(chi)排(pai)(pai)泥(ni)設備。
5、撇渣板、鉸接式刮渣耙
撇渣板、鉸接式刮渣耙主(zhu)要由優(you)秀企業不銹(xiu)鋼(gang)板制(zhi)作而(er)成。
撇渣板按照于梁柱的下處,其距池心端緊跟機構通氣管筒,另一個說的是端與撇渣斗的開距好以上5mm,并于梁柱呈有一定臨界角按照,抓好將池內浮渣由池機構刮集至鉸接式刮渣耙處,在鉸接式刮渣耙將其刮入撇渣斗內,將刮集的浮渣代謝掉池外。
6、的電器控制箱
保持箱為在戶外型,設定于頂梁的左邊,腔體用于不銹304不繡鋼板處理設計,保持箱極具就地保持機械環保設備的開、停,并能向集控室出示機械環保設備的一切行駛預警和遠程掌控保持職能,其防火登級為IP55。
